Perché il fissaggio di precisione richiede una progettazione di viti meccaniche di alta qualità?

Nelle moderne linee di produzione e assemblaggio, la scelta degli elementi di fissaggio determina direttamente l'integrità strutturale, la resistenza alle vibrazioni e l'affidabilità a lungo termine. Tra tutti gli elementi di fissaggio filettati, ilvite della macchinasi distingue come componente fondamentale per giunzioni sicure in applicazioni metallo-metallo, dispositivi elettronici, assemblaggi automobilistici e macchinari industriali. Gli ingegneri sono costantemente alla ricerca di elementi di fissaggio che forniscano coppia costante, elevata resistenza alla trazione e resistenza alla corrosione. Mentre le industrie si evolvono verso design leggeri e assemblaggi ad alta densità, l'umile elemento di fissaggio filettato ha subito innovazioni significative. Questo articolo esplora gli aspetti critici della tecnologia delle viti, i settori di applicazione, i parametri di riferimento della qualità e il modo in cui un produttore specializzato contribuisce a questo campo con soluzioni autobloccanti triangolari avanzate.

Definizione del ruolo nell'assemblaggio industriale

A differenza delle viti per legno o delle viti autofilettanti, quelle tradizionalivite della macchinarichiede un foro prefilettato o filettato per formare un giunto sicuro. Questi elementi di fissaggio vengono generalmente inseriti in un inserto filettato, in un dado o direttamente in un componente filettato, garantendo una forza di serraggio precisa senza danneggiare la parte accoppiata. Le applicazioni spaziano dai pannelli aerospaziali agli involucri per l'elettronica di consumo, dalle apparecchiature pesanti alla strumentazione delicata. Le proprietà meccaniche (carico di prova, carico di snervamento e durezza) sono standardizzate secondo norme internazionali come ISO, DIN e ANSI. Una vite ben progettata riduce i tempi di assemblaggio, previene l'allentamento sotto carichi dinamici e semplifica i programmi di manutenzione. Man mano che le linee di produzione diventano automatizzate, la coerenza della geometria della testa, del profilo della filettatura e dello spessore della placcatura diventa non negoziabile.

Parametri critici che definiscono prestazioni di fissaggio affidabili

Le prestazioni di qualsiasi dispositivo di fissaggio filettato dipendono da diverse variabili interagenti. Di seguito è riportata una panoramica comparativa delle caratteristiche che influenzano la scelta per le applicazioni industriali.

Questi parametri diventano ancora più critici quando l'elemento di fissaggio deve funzionare in ambienti ad elevata umidità o sotto carico ciclico. Molti ingegneri ora specificano forme di filettatura autobloccanti a base triangolare che distribuiscono lo stress in modo uniforme e impediscono l'allentamento rotazionale senza adesivi aggiuntivi o toppe in nylon. Questa evoluzione trasforma la vite convenzionale in un elemento di fissaggio intelligente.

Innovazione: tecnologia autobloccante triangolare nei dispositivi di fissaggio filettati

Le filettature tonde tradizionali si basano sull'attrito tra le superfici dei fianchi, che può degradarsi con le vibrazioni o l'espansione termica. La geometria triangolare autobloccante introduce un profilo della filettatura non circolare, solitamente a tre lobi, che crea un'interferenza radiale continua quando impegnata con una filettatura interna standard. Questo design offre numerosi vantaggi ingegneristici. In primo luogo, elimina ulteriori elementi di bloccaggio come rondelle, adesivi o inserti in nylon, semplificando l'inventario e l'assemblaggio. In secondo luogo, a differenza delle filettature deformate o dei blocchi a base di adesivo, la configurazione del lobo triangolare mantiene la coppia prevalente su più cicli di installazione, offrendo riutilizzabilità. In terzo luogo, la zona di deformazione elastica assorbe le sollecitazioni di picco, prevenendo il grippaggio della filettatura nei componenti in acciaio inossidabile o alluminio e riducendo il rischio di sfilacciamento. In quarto luogo, gli ingegneri ottengono un precarico prevedibile senza coppie eccessive, migliorando la durata a fatica del giunto. Questa tecnologia è particolarmente vantaggiosa per i telai elettronici, i sensori automobilistici, i dispositivi medici e le attrezzature per il trasporto pesante in cui i cicli di manutenzione sono lunghi e l'accesso per il serraggio è limitato. Quando applicato a avite della macchinaserie, la geometria triangolare autobloccante eleva l'elemento di fissaggio da un prodotto di base a un componente critico per le prestazioni.

Selezione dei materiali e ingegneria delle superfici per ambienti esigenti

Il materiale di base definisce l'involucro meccanico di qualsiasi dispositivo di fissaggio. L'acciaio al carbonio, l'acciaio inossidabile (austenitico e martensitico), l'ottone e l'acciaio legato ad alta resistenza soddisfano ciascuno diversi carichi e requisiti di corrosione. L'acciaio inossidabile A2 (304) e A4 (316) fornisce un'eccellente resistenza in ambienti marini o chimici, mentre l'acciaio a medio carbonio con placcatura in zinco-nichel è conveniente per le applicazioni sotto il cofano delle automobili. Oltre al materiale, l’ingegneria delle superfici gioca un ruolo decisivo. Lo zinco elettrolitico offre una protezione sacrificale ma richiede un'attenta riduzione dell'infragilimento da idrogeno per gli elementi di fissaggio ad alta durezza. I rivestimenti Geomet o Dacromet forniscono un'elevata resistenza alla corrosione con un'eccellente stabilità termica, adatti per armadi elettrici esterni. La finitura con fosfato e olio è comune per i componenti interni del motore in cui è presente lubrificazione a olio. L'ossido nero aggiunge un cambiamento dimensionale minimo e viene utilizzato per applicazioni interne decorative o moderate. Per giunti sottoposti a sollecitazioni elevate, la pallinatura o la rullatura del filetto dopo il trattamento termico migliora ulteriormente la resistenza alla fatica. Un produttore che controlla ogni fase, dall'ispezione delle materie prime alla misurazione dello spessore del rivestimento finale, garantisce che ogni lotto soddisfi le caratteristiche di serraggio richieste. Questo approccio olistico alla gestione della qualità ha un impatto diretto sui tempi di attività della catena di montaggio e sulle richieste di garanzia.

Errori comuni quando si specificano gli elementi di fissaggio filettati

Anche i progettisti esperti a volte trascurano dettagli sottili ma critici. La tabella seguente illustra gli errori frequenti e le relative conseguenze, oltre alle misure preventive consigliate.

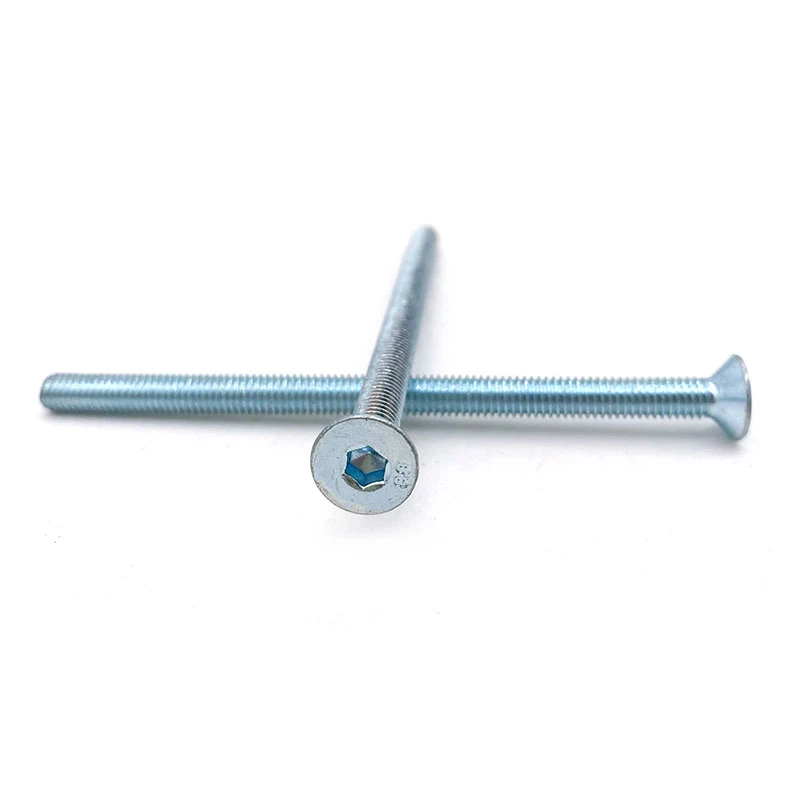

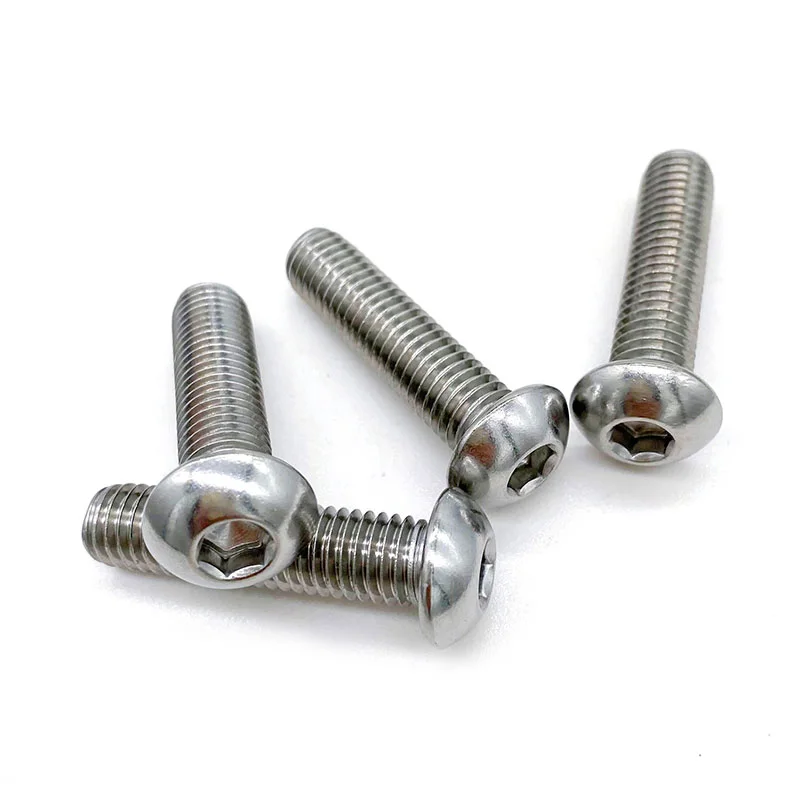

Evitare questi errori richiede una stretta collaborazione tra i team di progettazione, approvvigionamento e ingegneria dei dispositivi di fissaggio. Richiede inoltre un fornitore che fornisca rapporti dimensionali completi, documentazione di controllo del processo e certificati dei materiali. Ciò è particolarmente vero per le varianti di viti personalizzate con lunghezze o stili di testa non standard come testa piatta, testa cilindrica, testa a traliccio o testa a presa.

Applicazioni in primo piano: settore automobilistico, elettronico e macchinari pesanti

Nel settore automobilistico vengono utilizzati migliaia di elementi di fissaggio per veicolo, dai blocchi motore ai pannelli di rivestimento interni. Un autobloccantevite della macchinaè essenziale per le staffe dell'alternatore, gli scudi termici dei turbocompressori e gli alloggiamenti della trasmissione in cui le vibrazioni sono intense. I portabatterie dei veicoli elettrici richiedono inoltre elementi di fissaggio ad alta resistenza con compatibilità galvanica controllata per evitare la corrosione tra i componenti in alluminio e acciaio. Per l'elettronica di consumo, la miniaturizzazione determina la necessità di microviti di precisione con diametri di filettatura inferiori a due millimetri. Questi piccoli elementi di fissaggio devono fornire una coppia costante senza danneggiare il delicato alloggiamento in plastica o magnesio. Laptop, smartphone e droni di fascia alta si affidano a tali micro-elementi di fissaggio per la rigidità strutturale. Nel frattempo, i macchinari pesanti – attrezzature agricole, escavatori e materiale rotabile ferroviario – richiedono viti di grande diametro con estrema resistenza alla trazione, spesso di classe dieci virgola nove o dodici virgola nove. Il filo conduttore di tutti i settori è la necessità di prestazioni ripetibili e affidabili per migliaia di cicli o anni di esposizione. I moderni produttori di elementi di fissaggio devono quindi investire in tecnologie avanzate di ricalcatura a freddo, rullatura di filetti CNC e selezione ottica automatizzata per mantenere i tassi di difetti al di sotto delle parti per milione.

Quadri di garanzia della qualità e tracciabilità nella produzione di elementi di fissaggio

Per garantire che ogni lotto di elementi di fissaggio soddisfi le specifiche tecniche, i produttori rinomati implementano controlli di qualità a più livelli. La verifica delle materie prime in entrata comprende l'analisi spettrale per la composizione della lega e le prove di trazione per la vergella. I controlli in-process riguardano la forza di soffiaggio, i parametri di rullatura del filetto, l'uniformità della temperatura del trattamento termico e lo spessore del rivestimento. I test sul prodotto finito comprendono test di durezza (Rockwell o Vickers), misurazione del rapporto coppia-tensione su una cella di carico Skidmore-Wilhelm o simile, test in nebbia salina secondo ASTM B117 per la convalida della protezione dalla corrosione e ispezione del calibro della filettatura utilizzando calibri GO/NOGO insieme alla misurazione del profilo. La tracciabilità dei lotti è un altro elemento cruciale: ogni scatola dovrebbe essere contrassegnata con un numero di lotto che rimandi ai certificati delle materie prime, ai registri delle macchine di produzione e ai registri di ispezione. Questa tracciabilità consente agli utenti finali di identificare e contenere rapidamente eventuali non conformità. Per le applicazioni critiche per la sicurezza come sistemi di frenatura o apparecchiature di sollevamento, i test e la certificazione di terzi (ad esempio da laboratori accreditati) riducono ulteriormente la responsabilità. I migliori produttori forniscono anche supporto tecnico per aiutare i clienti a ottimizzare le strategie di serraggio, selezionare i lubrificanti appropriati e definire i programmi di serraggio.

Perché la tecnologia autobloccante triangolare ridefinisce l'affidabilità

Il confronto tra le forme di filettatura tradizionali e la geometria triangolare avanzata rivela miglioramenti misurabili nella resistenza alle vibrazioni. Nei test dinamici standard (come il test Junker), le filettature rotonde con superfici piane perdono un precarico significativo entro poche migliaia di cicli di vibrazione. Al contrario, un design autobloccante basato sul recupero elastico dei tre lobi mantiene la forza di serraggio per un periodo più lungo senza alcun bloccaggio chimico aggiuntivo. Questo vantaggio si traduce in minori costi di garanzia, minori guasti sul campo e un assemblaggio più semplice perché gli operatori non devono applicare frenafiletti liquidi o gestire pezze di bloccaggio separate. Inoltre, poiché l'effetto di bloccaggio è meccanico e non di attrito, la coppia di assemblaggio rimane stabile nei cicli di temperatura da sotto zero a temperature elevate. Per i progettisti che lavorano su robotica, sistemi di propulsione di droni o apparecchiature di segnalamento ferroviario, questa prevedibilità ha un valore inestimabile. Considerati questi vantaggi, le industrie stanno progressivamente migrando dagli elementi di fissaggio semplici alle versioni autobloccanti triangolari, in particolare per giunti interni e semiaccessibili. ILvite della macchinaLa piattaforma è particolarmente adatta per questo aggiornamento perché richiede già un foro filettato: l'aggiunta del profilo triangolare non cambia il metodo di installazione ma migliora drasticamente le prestazioni.

Tecniche di produzione innovative per elementi di fissaggio di precisione

La produzione moderna di elementi di fissaggio filettati prevede macchine per formatura a freddo multistadio che convertono le bobine di filo in pezzi grezzi finiti ad alta velocità senza perdita di materiale. La formatura a freddo conferisce linee di flusso favorevoli del grano che seguono il contorno della testa e della spalla, aumentando la resistenza alla fatica rispetto al materiale lavorato da barra. Dopo la piegatura, la rullatura della filettatura è il metodo preferito: sposta il materiale anziché tagliarlo, ottenendo fianchi della filettatura incruditi con maggiore resistenza al taglio. Per le forme triangolari autobloccanti, speciali matrici a rullatura creano il modello di lobi non circolari mantenendo la compatibilità con le filettature interne standard. Ulteriori operazioni includono la foratura per rondelle imperdibili, la formatura di punte per varianti autoperforanti e la tornitura secondaria per bulloni con spallamento. Anche le considerazioni ambientali influenzano la produzione moderna: i sistemi di trattamento dell’acqua a circuito chiuso, il trattamento termico a induzione di energia elettrica e le linee di rivestimento con scarti prossimi allo zero riducono l’impronta di carbonio. Una struttura che ha integrato sensori intelligenti in ciascuna macchina di produzione può monitorare vibrazioni, temperatura e conteggio dei cicli, consentendo la manutenzione predittiva e il controllo di qualità in tempo reale. Questo livello di sofisticazione non è accessibile a tutte le officine, ma gli specialisti che hanno investito molto nei principi quattro virgola zero del settore stabiliscono un punto di riferimento più elevato per coerenza e affidabilità di consegna.

Valutazione della capacità del fornitore: oltre gli elementi di fissaggio di base

Quando si acquistano elementi di fissaggio filettati ad alte prestazioni, i responsabili tecnici dovrebbero valutare diverse dimensioni di un potenziale partner. Il supporto tecnico ingegneristico, compresi consigli sui calcoli del carico di serraggio, sull'analisi dell'adattamento della filettatura e sui protocolli di test delle vibrazioni, distingue un rivenditore di prodotti da un produttore autentico. La capacità interna di progettazione di stampi e attrezzature garantisce una risposta più rapida per stampi con testa personalizzati o lunghezze di filettatura speciali. Un laboratorio accreditato con torsiometri calibrati, durometri e microscopi metallurgici fornisce dati di qualità affidabili. Anche la logistica e l'imballaggio sono importanti: i sacchetti VCI antiruggine, le scatole separate da strati e i sistemi di consegna kanban aiutano le linee di assemblaggio a funzionare senza intoppi. Un altro elemento di differenziazione è l'esperienza specifica del settore: la fornitura ai fornitori di primo livello del settore automobilistico rispetto alla vendita al dettaglio di hardware in generale richiede documentazione, livelli PPAP e processi di gestione delle modifiche molto diversi. I migliori produttori di elementi di fissaggio interagiscono con i clienti fin dalle prime fasi di progettazione, offrendo preziosi suggerimenti tecnici che riducono il numero delle parti o semplificano l'assemblaggio.

Jiaxing Xinhan Technology Co., Ltd. – Eccellenza ingegneristica nelle soluzioni di fissaggio

Fondata nell'anno duemiladieci,Jiaxing Xinhan Technology Co., Ltd.è cresciuto fino a diventare un illustre produttore di elementi di fissaggio avanzati, specializzato in viti autobloccanti triangolari, oltre a viti di precisione e robusti bulloni a testa tonda. Situata strategicamente nella pittoresca area della baia di Hangzhou, nella contea di Haiyan, nella provincia di Zhejiang, l'azienda gode di una posizione geografica privilegiata a circa cento chilometri a sud di Hangzhou e a nord di Shanghai, fornendo un accesso logistico eccezionale ai principali distretti industriali. L'impianto di produzione si estende su un'area considerevole ed è composto da un team dedicato di tecnici e ingegneri qualificati che gestiscono l'intera catena di produzione, dall'analisi delle materie prime al confezionamento finale. Attraverso investimenti continui nella tecnologia della ricalcatura a freddo, apparecchiature per la rullatura dei filetti e rigorosi protocolli di controllo qualità, Jiaxing Xinhan Technology Co., Ltd. fornisce elementi di fissaggio che soddisfano gli standard internazionali in termini di robustezza, resistenza alla corrosione e precisione dimensionale. L’attenzione dell’azienda alla tecnologia autobloccante triangolare dimostra il suo impegno nel risolvere il problema più persistente del settore: l’allentamento indotto dalle vibrazioni. Che si tratti di assemblaggi automobilistici, involucri elettronici o macchinari agricoli, Jiaxing Xinhan Technology Co., Ltd. combina le conoscenze ingegneristiche con un servizio reattivo, garantendo che ogni elemento di fissaggio contribuisca a un prodotto finale più sicuro e durevole. Per gli OEM globali e i distributori industriali che cercano un partner affidabile nel fissaggio avanzato, questo produttore rappresenta un punto di riferimento di qualità e competenza tecnica.

In sintesi, l'apparentemente semplicevite della macchinasi è evoluto in un componente sofisticato se progettato con un'adeguata scienza dei materiali, innovazioni geometriche e sistemi di qualità. La scelta del giusto elemento di fissaggio – e del giusto partner – ha un impatto diretto sull’efficienza operativa e sul ciclo di vita del prodotto. Con i continui progressi nei design autobloccanti triangolari, produttori come Jiaxing Xinhan Technology Co., Ltd. stanno plasmando il futuro del fissaggio industriale.
